超声波流量计/热量计
超声波水表(热量表)FRUF系列



超声波水表(含热量表)产品介绍:

   超声波水表是按照ISO 4064-1::2005、GB/T 778.1-2007、JJG 162-2009标准,研制推出的全新产品。

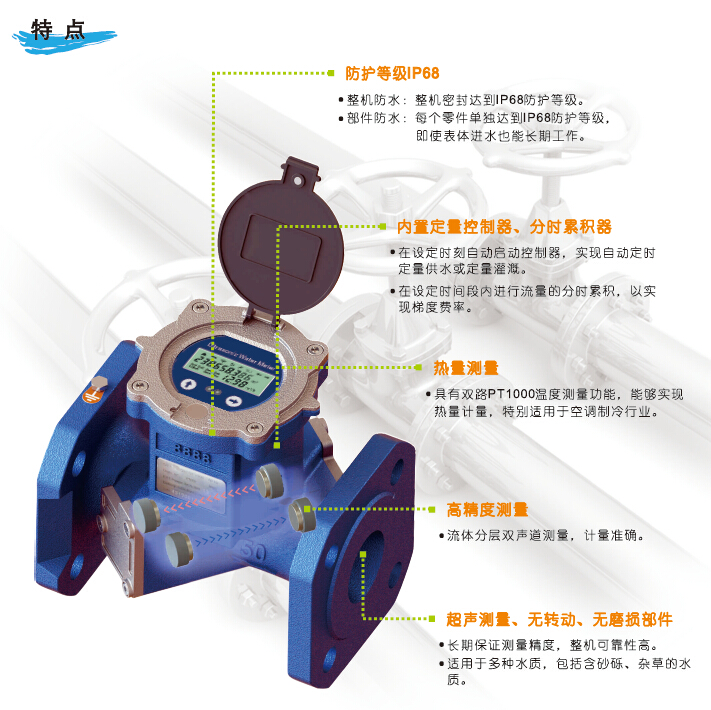

   该系列产品具有测量精度高,超低耗电。工作稳定可靠等优点,并且水表的每一个零部件都是按照IP68标准设计的,可适用于各种恶劣的工作环境。广泛应用于城市供水,水资源管理,农业灌溉,园林管理,工业生产、工业自动控制等行业,是用水管理技术的一次重大革新。 超声波水表是一种采用电子元件制造而成的全电子超声波水表,与传统机械式水表相比,具有精度高,无需设置参数,可靠性好,使用寿命长,量程比宽,可任意角度安装等特点。同时超声波水表也可以选用插入式传感器,可以实现不停产分体安装。

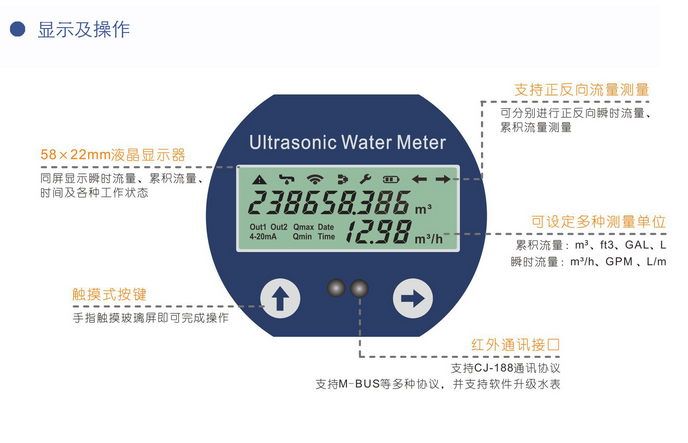

                        超声波水表参数显示一览表





窗口号码

显示样式

显示内容

说明

00

 006789.45  m3

 正累积量

 小数点位置由M33菜单设定,单位固定为m3

01

 8.3215  m/s

 当前瞬时流量

 单位固定为m/s
 如果前面出现”U”字符表示流量尚未达到设定的灵敏度,即被低流速切除了。低流速切除设定位于M41

02

 007658.34  GJ

 正累积热量

 M88菜单设定小数点位置,M84菜单设定单位

03

 2.3214 GJ/h

 瞬时热流量

 单位由M84菜单设定
 如果前面出现”U”字符表示流量尚未达到设定的灵敏 度,或者温差小于设定值。小温差设定位于M89

04

 91.4  65.3  ℃

 供水回水温度



05

 34.2345 △℃

 当前温差



06

 000012.14  /h

 故障运行时间

 单位为小时

07

 F-   80  9

 当前工作状态

 分别为 错误代码,信号强度,信号质量
 “-”表示测量正常,其它代码含义见说明书

08

 23.15.49

 机内时钟--时间



09

 07-12-31

 机内时钟—日期



10

 E0  0.1234

 当前流体流速

 单位总为 m/s

11

 E1  99.876

 传输比

 %

12

 E2  1480.3

 估测流体的声速

 单位总为 m/s

13

 E3  4.0000

 当前4-20毫安输出值

 单位总为 mA

14

 E4  130.24

 T1的等效电阻值

 单位总为欧姆

15

 E5  130.56

 T2的等效电阻值

 单位总为欧姆

16

 E6  3.5673

 电池电压

 单位总为伏特

17

 E7   12.05

 使用的软件版本号码



18

 16900001

 机器的电子序列号码



19

 E9     1

 通讯地址(仪表地址)

 使用M46菜单设置

20

 002345.23   h

 仪表累积的工作时间

 单位为小时

21

 071219.08

 仪表出厂日期时间

 分别为年月日小时

22

 88888888

 所有字段用于检查LCD



23

 23 A5 F7 89

 串口所输入的数据

 用于检查串口通讯

24

 L4  Pu-1

 所使用的通讯协议

 使用M63菜单选择 MODBUS RTU/ASCII

25

 L5  1.0000

 用户仪表系数



26

 23658933 m3

 今年累积流量



27

 23658933 m3

 本月累积流量



28

 L8  56.546

 传播时间

 单位为微秒

29

 L9  0.0045

 时差

 单位为纳秒

30

 C0   4503

 时差电压1

 应该在 3500~5000之间

31

 C1   9034

 时差电压2

 应该在7000~9600之间

32

 C2   0.0023

 频率系数

 应该小于 0.1

33

 C3  12.435

 模拟输入AI3电流数值

 单位为毫安

34

 C4  0.0001

 模拟输入AI4电流数值

 单位为毫安

35

 C5  0.0000

 模拟输入AI5电流数值

 单位为毫安

36

 0000234.5

 负累积热量

 单位由M84菜单,小数点由M88菜单确定

37

 000045.67 m3

 净累积流量

 单位为立方米,小数点位置由M33菜单确定

38

 000012.34 m3

 负累积流量

 单位为立方米,小数点位置由M33菜单确定

39

 000012.34 m3

 今日累积流量

 单位为立方米,小数点位置由M33菜单确定

40

 H0 1.2345

 启动手动累积器

 离开此窗口即停止运行

41

 H1 2.3456

 停止并显示手动累积流量

 单位为当前所选择的累积单位(M32决定)

42

 H2 34.567

 手动累积器秒表时间

 单位为秒(40-42窗口用于标定)

43

 H3  9600

 当前所使用的波特率

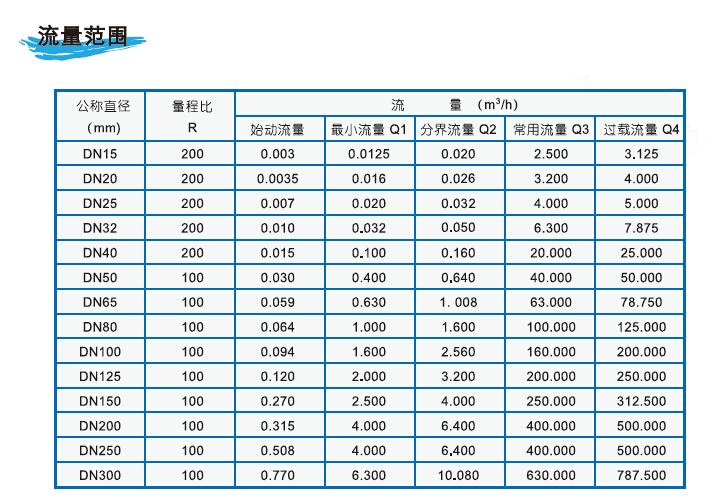

                               超声波水表流量范围一览表





公称口径

大流量

常用流量

分界流量

小流量

大读数

小读数

备 注

m3/h

m3



  1.小读数可根据用户要求设定



  2.标定时请使用手动累积器,
   小读数在原有基础上自动增加
   以提高累积流量分辨率(详见
   说明书第三章 显示与操作)



15

3

1.5

0.12

0.03

99999.999

0.001

20

5

2.5

0.20

0.05

25

7

3.5

0.28

0.07

32

12

6

0.48

0.12

40

20

10

0.80

0.20

50

56

28

1.76

0.50

99999999

1

65

100

50

3.00

0.84

80

145

72

4.52

1.27

100

230

110

7.07

1.69

125

360

180

11.04

2.65

150

500

250

15.90

3.82

200

900

450

28.26

5.65

250

1400

700

44.16

8.83

300

2000

1000

50.87

12.72

350

2800

1400

70

17.31

400

3600.

1800

90

22.61

450

4500

2250

110

28.61

500

5600

2800

140

35.33

600

8100

4050

200

50.87

700

11000

5500

275

69.24

800

14400

7200

360

90.43

900

18300

9150

457

114.45

1000

22600

11300

565

141.3
