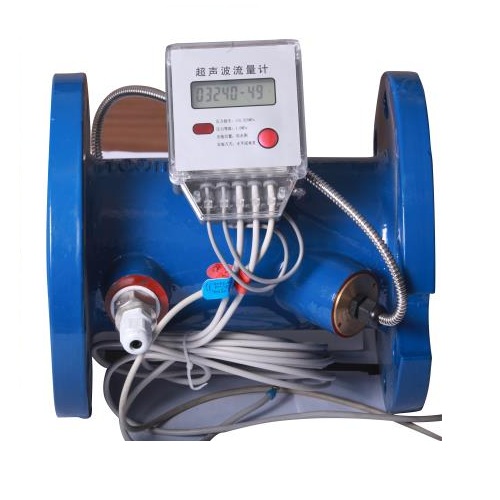

超声波热量表/超声波流量计FRUF系列-唐山丰瑞仪表有限公司

超声波热量表/超声波流量计

一、超声波热量表/超声波流量计的使用场合

本系列超声波热量表/超声波流量计主要用于测量管网，住宅小区，企业的供暖或制冷系统，超声波热量表使用的温度范围：4~95℃

二、超声波热量表/超声波流量计的工作原理

在供热系统中，热水通过释放（制冷系统为吸收）热量给用户供热，在一定的时间内，其热量与进出水管的温差、流过热水的体积成正比。

流经流量计的热水量通过磁钢耦合传送给计算器，进出水管间的温差通过安装在管道上的配对温度传感器传输给计算器，计算器根据流过流量传感器的热水体积、温差进行时间积分来达到计算能量消耗的目的。

三、超声波热量表/超声波流量计的技术特征

● 公称口径：DN50~200，

● 小温差3℃

● 采用沃特曼原理

● 满足EN1434及CJ128三级表要求

● 使用微功耗芯片，锂电池的寿命大于5年

● 可选远传M-BUS输出，方便应用于远传系统

● 可更换结算日期

● 同时使用于热量及冷量的测量

● 安装于进水端（根据客户要求，可提供装于回水端的仪表）

● PT1000的配对温度传感器

● 温度分辨率0.01℃

超声波热量表/超声波流量计的产品特点

1.采用优质换能器和先进的电子测量技术，保证了流量测量的高准确度和稳定度。
2.无任何机械运动，无磨损，不受恶劣水质影响，维护费用低。
3.低始动流量。
4.可水平安装或竖直安装。
5.计算器表头可水平0-300°，竖直0-300°任意调整视角，方便读数。
6.脉冲、M总线和RS485总线输出接口可实现数据远传、集中控制。
7.自动错误诊断功能，在非正常状态下，有错误信息提示功能，确保安全准确运行。
8.电池寿命6年以上。
9.冷热两用（采暖、制冷均可计量）。
10.进回水管道任选安装，便于施工。

四、超声波流量计计量特性

● 水压：不超过1.6Mpa

● 计量等级及大允许误差

本热量表的计量等级为3级，其误差限符合以下曲线：

E=±（4+4Δθmin/Δθ+0.05qp/q）%

其中Δθmin为热量表的小温差，Δθ为实际温差。

五、组成部件

● 计算器

● 流量计

● PT1000配对温度传感器
