[明渠流量计概述]
LZM型明渠流量计是一种高性能明渠流量计。在明渠中设置标准过水堰槽，并在规定位置测量出水位。则流过堰槽的流量与水位呈一定的函数关系即Q=K*Ha，根据此公式测出流量值Q，其中Q为瞬时流量，H为水位，K的数据取决于堰槽的几何尺寸。现主要以超声波一次换能器测量的方法为例加以介绍。
明渠流量计通过非接触式超声波测量的方法来测量水位H（如图）测井与过水槽连通，二水位相同。超声换能器置于井的上方，距槽底为安装常数L，测出换能器与液面之间的距离h，即可以求出液面的高度H，H=L-h这样应用公式Q=K*Ha即可以求得瞬时流量。由此推及在连续的测量中，只要将每分钟测得的瞬时流量累加，可获得任意时间段内的累积流量。（该换能器具有温度补偿功能）
[明渠流量计产品特点]
1.敞开自流型流量计，e于定时采样和监测
2.采用进口元器件装配传感器信号稳定。
3.采用高强度PVC制作的巴歇尔槽耐腐蚀性好。
4.操作方便，无需任何操作，上电即可正常工作。
5.无可动部件，性能可靠。
[明渠流量计应用区域]
由于明渠流量计非压力流的特点，被广泛应用于污水排放口。适用用于化工、冶金、环保制药等各类企业污水的测量和控制
[明渠流量计技术参数]
1. 测量液体：污水
2. 测量范围：0-10000m3
3. 精 度：1~3%（满量程）
4. 重复 性：0.05%
5. 远 传：4-20mA.负载小于600W
6. 电 源：AC220V或DC24V
7. 环境温度：-20°C -85°C
8. 环境湿度：相对湿度£85%
9. 显 示：可显示流量、累计流量
10. 键 盘：触摸键盘
11. 掉电保护：断电自动保护，上电自动测量
12. 防护等级：IP65
13. 水 槽:巴歇尔（三角堰、矩形堰等）
[明渠流量计选型]
[明渠流量计外形图]

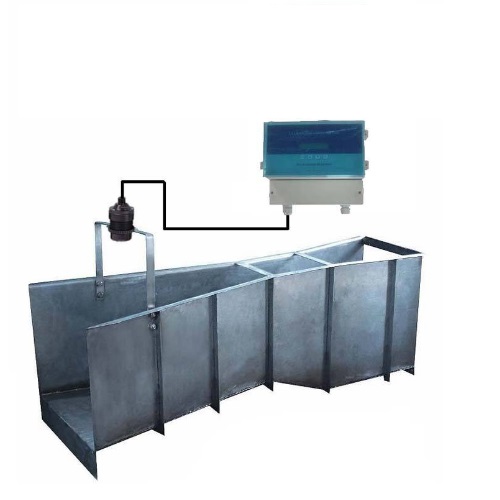

LZM型明渠流量计外形见下图:
[明渠流量计流量数据表]
表一至表四示出水位—流量关系。当渠道宽度或缺口下缘到渠底距离不同时，水位—流量关系会有约百分之几的偏差，需参照《检定规程》另行计算。
表一 0.25米堰口宽矩形堰的水位—流量关系 液位单位:米 流量单位:升 / 秒
|
液位 |
0.00 |
0.01 |
0.02 |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.09 |
|
流量 |
0.0000 |
0.4376 |
1.2397 |
2.2318 |
3.5181 |
4.5290 |
6.4849 |
8.1856 |
10.018 |
11.973 |
|
液位 |
0.10 |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.18 |
0.19 |
|
流量 |
14.047 |
16.232 |
18.526 |
20.924 |
23.423 |
26.020 |
28.712 |
31.497 |
34.373 |
37.338 |
|
液位 |
0.20 |
0.21 |
0.22 |
0.23 |
0.24 |
0.25 |
0.26 |
0.27 |
0.28 |
0.29 |
|
流量 |
40.390 |
43.528 |
46.750 |
50.055 |
53.441 |
56.908 |
60.454 |
64.079 |
67.781 |
71.550 |
表二 0.5米堰口宽矩形堰的水位—流量关系 液位单位:米流量单位:升/ 秒
|
液位 |
0.00 |
0.01 |
0.02 |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.09 |
|
流量 |
0.0000 |
0.8769 |
2.4852 |
4.5748 |
7.0575 |
9.8830 |
13.018 |
16.437 |
20.122 |
24.058 |
|
液位 |
0.10 |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.18 |
0.19 |
|
流量 |
28.233 |
32.637 |
37.261 |
42.097 |
47.140 |
52.382 |
57.820 |
63.499 |
69.264 |
75.262 |
|
液位 |
0.20 |
0.21 |
0.22 |
0.23 |
0.24 |
0.25 |
0.26 |
0.27 |
0.28 |
0.29 |
|
流量 |
81.440 |
87.794 |
94.322 |
101.02 |
107.89 |
114.92 |
122.12 |
129.48 |
137.00 |
144.69 |
|
液位 |
0.30 |
0.31 |
0.32 |
0.33 |
0.34 |
0.35 |
0.36 |
0.37 |
0.38 |
0.39 |
|
流量 |
152.52 |
160.52 |
168.67 |
176.97 |
185.43 |
194.04 |
202.79 |
211.70 |
220.76 |
229.96 |
表三0.75米堰口宽矩形堰的水位—流量关系 液位单位:米流量单位:升/ 秒
|
液位 |
0.00 |
0.01 |
0.02 |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.09 |
|
流量 |
0.0000 |
1.3212 |
3.7485 |
6.9076 |
10.668 |
14.954 |
19.718 |
24.924 |
30.544 |
36.557 |
|
液位 |
0.10 |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.18 |
0.19 |
|
流量 |
42.945 |
49.695 |
56.793 |
64.230 |
71.997 |
80.085 |
88.487 |
97.198 |
106.21 |
115.52 |
|
液位 |
0.20 |
0.21 |
0.22 |
0.23 |
0.24 |
0.25 |
0.26 |
0.27 |
0.28 |
0.29 |
|
流量 |
125.13 |
135.02 |
145.21 |
155.67 |
166.41 |
177.43 |
188.73 |
200.29 |
212.13 |
224.24 |
|
液位 |
0.30 |
0.31 |
0.32 |
0.33 |
0.34 |
0.35 |
0.36 |
0.37 |
0.38 |
0.39 |
|
流量 |
236.61 |
249.24 |
262.14 |
275.30 |
288.72 |
302.40 |
316.34 |
330.53 |
344.98 |
359.68 |
|
液位 |
0.40 |
0.41 |
0.42 |
0.43 |
0.44 |
0.45 |
0.46 |
0.47 |
0.48 |
0.49 |
|
流量 |
374.64 |
389.85 |
405.32 |
421.03 |
437.00 |
453.22 |
469.69 |
486.40 |
503.37 |
520.59 |
表四 1米堰口宽矩形堰的水位—流量关系 液位单位：米 流量单位：升 / 秒
|
液位 |
0.00 |
0.01 |
0.02 |
0.03 |
0.04 |
0.05 |
0.06 |
0.07 |
0.08 |
0.09 |
|
流量 |
0.0000 |
1.7555 |
4.9754 |
9.1588 |
14.129 |
19.786 |
26.061 |
32.906 |
40.284 |
48.164 |
|
液位 |
0.10 |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.18 |
0.19 |
|
流量 |
56.523 |
65.339 |
74.595 |
84.278 |
94.372 |
104.87 |
115.75 |
127.02 |
138.66 |
150.67 |
|
液位 |
0.20 |
0.21 |
0.22 |
0.23 |
0.24 |
0.25 |
0.26 |
0.27 |
0.28 |
0.29 |
|
流量 |
163.04 |
175.76 |
188.83 |
202.24 |
215.98 |
230.07 |
244.48 |
259.21 |
274.27 |
289.65 |
|
液位 |
0.30 |
0.31 |
0.32 |
0.33 |
0.34 |
0.35 |
0.36 |
0.37 |
0.38 |
0.39 |
|
流量 |
305.34 |
321.34 |
337.66 |
354.28 |
371.21 |
388.44 |
405.97 |
423.80 |
441.93 |
460.35 |
|
液位 |
0.40 |
0.41 |
0.42 |
0.43 |
0.44 |
0.45 |
0.46 |
0.47 |
0.48 |
0.49 |
|
流量 |
479.06 |
498.07 |
517.36 |
536.95 |
556.82 |
576.98 |
597.43 |
618.15 |
639.17 |
660.46 |
